>pDRIVE< frekvenciaváltók


A pDRIVE MX eco & pro frekvenciaváltók korszerű alkatrészeket és megoldásokat tartalmaznak a háromfázisú aszinkron és szinkron motorok vezérlésére. Az alkalmazások köre kiterjed az egyszerű végrehajtó szervként alkalmazott hajtásoktól, egészen a zárthurkú / nyílthurkú szabályozásokat megvalósító decentralizált, pozícionáló és szabályozási feladatokat végző hajtásokra kiterjed. Az MX frekvenciaváltók kompakt, tisztán struktúrált kivitele, egyszerű üzemeltetése, kiterjedt funkcionalitása és a lehetséges opciók széles köre lehetővé teszi annak optimális illesztését minden egyes igényhez.
Egységes kezelés 0,75 kW-tól 800kW-ig, 380-690V feszültségtartományban

Funkciók:
  • Gyors menü
  • PLC funkciók
  • Felhasználói paraméterkészlet
  • Hálózati Mágneskapcsolók vezérlése
  • Nyomaték-, fordulatszámszabályozás, nyomatékkorlátozás
  • Többfajta vektor és U/f vezérlés
  • Terheléskiegyenlítés
  • Standby mód
  • Biztos leállás
  • Daru funkciók
  • Kaszkád vezérlés
  • Referenciaérték figyelés
  • Motorvezérlés, és még sok más funkció
Részletes leíráshoz kattintson:

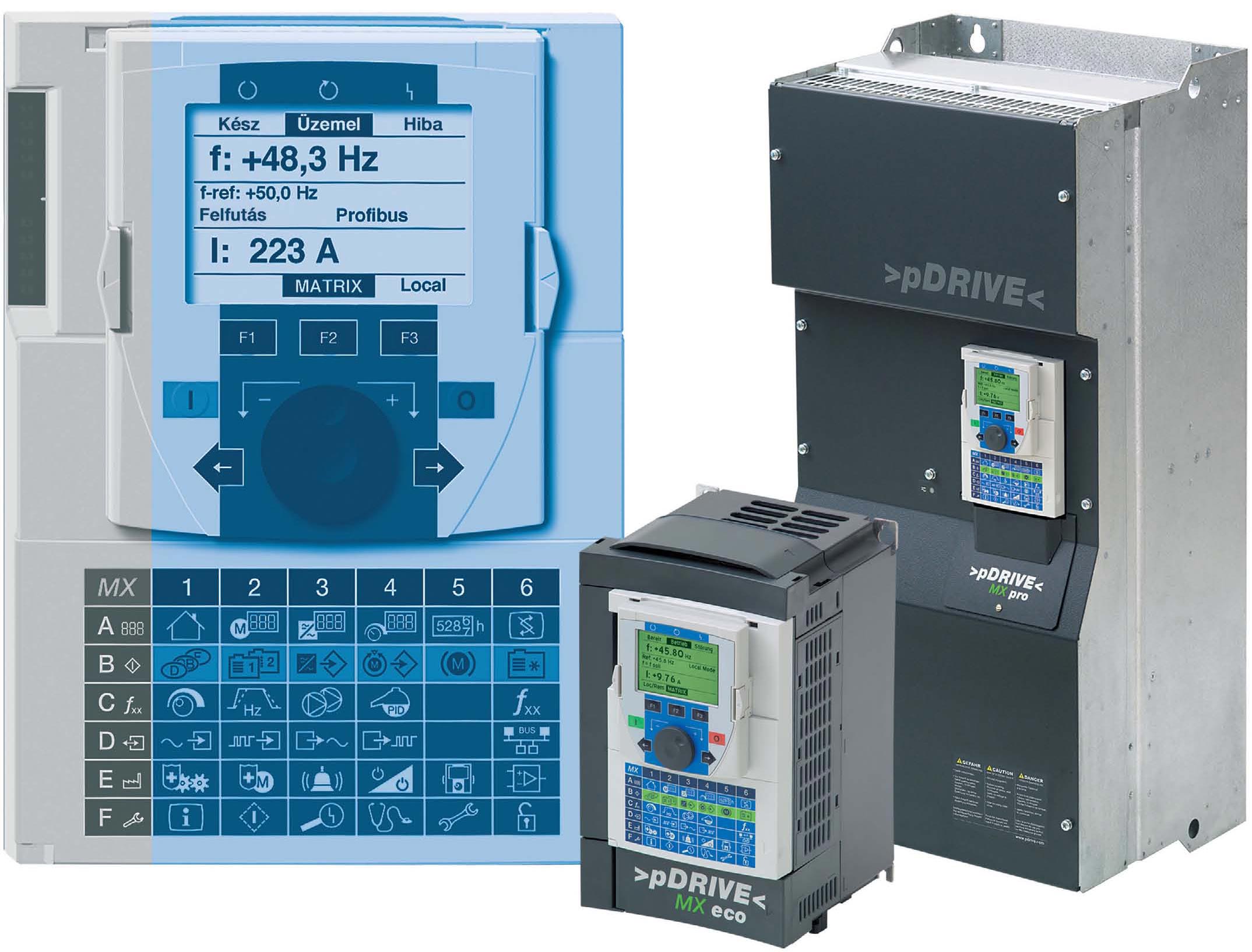

Az MX frekvenciaváltók innovatív képességekkel lettek kiegészítve.

  • Mátrix kerék és hét nyomógomb a gyors és egyszerű kezelésért
  • Másolás funkció lehetővé teszi minden beállítás átmásolását más berendezésekbe
  • Alap kezelőpanel a frekvenciaváltó állapotkijelzése és a paraméterek állíthatósága
  • Levehető Mátrix kezelőegység magyar és további 10 nyelven megjelenő szöveges kijelzés
  • A paraméterek a jól ismert Mátrix struktúrában a kívánt funkció azonnali elérése
  • Integrált állapot és aktuális érték megjelenítés, 8 soros kijelző

Ipari csúcsminőség

A berendezések erőteljes konstrukciója kiterjed a 0.75-től 800kW-ig terjedő teljesítmény tartomány egészére. A belső IP54 elválasztás elszigeteli a vezérlőelektronikát a teljesítmény résztől, ezáltal hatékonyan védi a káros portól. Az áramköri lapok lakk- és gyantabevonattal vannak ellátva a maximális védelem érdekében. Ez garantálja a hosszú hibamentes üzemet.


Mechanikai opciók:
  • Keretes beépítő készlet a hűtőborda szekrényen kívülre telepítéséhez
  • Csatlakozódoboz ideális kiegészítő falra szereléshez
  • Beépítő készletek gyors és biztonságos szekrénybe szereléshez

Villamos opciók:
  • Fékellenállások emeléshez, daruhaladáshoz stb.
  • Kiegészítő rádióinterferenciás szűrők lakott területen működő alkalmazásokhoz
  • Kimeneti motorszűrők extrém hosszú motorkábelek használatához
  • Fojtók az áram felharmonikusok csökkentésére – elérhető AC és DC

Innovatív vezérlési funkciók

Az MX frekvenciaváltó sorozat már tartalmazta a szabadon programozható logikai modulokat, komparátorokat és időzítő tagokat vezérlési feladatok költséghatékony megoldására. Az MX eco és pro frekvenciaváltók alapkiépítésben felajánlják a Modbus és CANopen terepi busz kapcsolatokat, a Profidrive profillal elérhető Profibus DP kapcsolat egy bővítőkártya által áll rendelkezésre.
És az MX plug-and-play képességei nem korlátozódnak a csatlakoztatás mikéntjére, hanem kiterjednek a megfelelő paraméterek automatikus aktiválódására és kijelzésére.

Opciókártyák:
  • Enkóder visszacsatoláshoz
  • Analóg, digitális bemenetek és kimenetek
  • Profibus DP beépített diagnosztikai LED-ekkel
Vezérlő sorkapcsok Gyári Opciós
IO11
Opciós
IO12
Max.
Referencia
feszültségek
-10V - x x x
+10V x - - x
+24 V x x x x
Külső puffer fesz. 24 V DC x - - x
Bemenetek
Termisztor
bemenetek
termisztor - 1x 1x 2x
DI vagy termisztor 1x - - 1x
Analóg
bemenetek
0...±10 V 1x - - 1x
0(4)...20 mA (diff) - - 1x 1x
vagy 0...+10 V vagy 0(4)...20 mA 1x - 1x 2x
Digitális
bemenetek
DI (24V, pozitív, negatív logika) 5x 4x 4x 13x
DI vagy termisztor 1x - - 1x
Számláló 0...30 kHz - - 1x 1x
Biztonsági bemenet "Biztos leállás" 1x - - 1x
Kimenetek
Relé
kimenetek
N.O./N.C. 1x 1x 1x 3x
N.O. 1x - - 1x
Analóg
kimenetek
vagy 0...+10 V vagy 0(4)...20 mA 1x - - 1x
vagy ±10 V vagy 0(4)...20 mA - - 2x 2x
Digitális kimenetek Open kollektor 24V DC - 2x 2x 4x

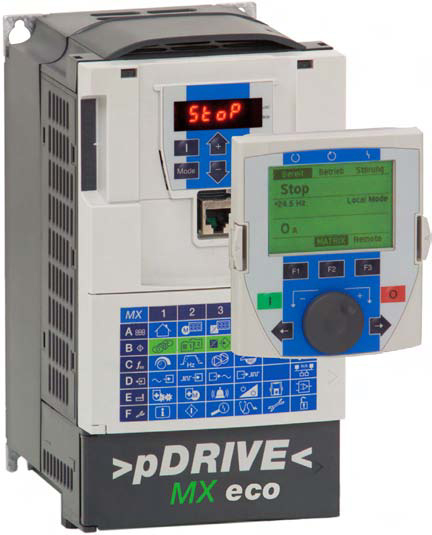

pDRIVE MX eco frekvenciaváltó


  • szivattyúk, ventilátorok, légfúvók, keverők, iszapcentrifugák, standard extrúderek és sok más alkalmazásra is használható
  • Teljesítmény tartomány: 0,75-630kW-ig
  • Hálózati feszültség: 380-480V
  • Energiatakarékos üzemmód
  • Lakkozott, gyantázott áramkörök
  • Altatás
  • Szivattyúcsoport vezérlés

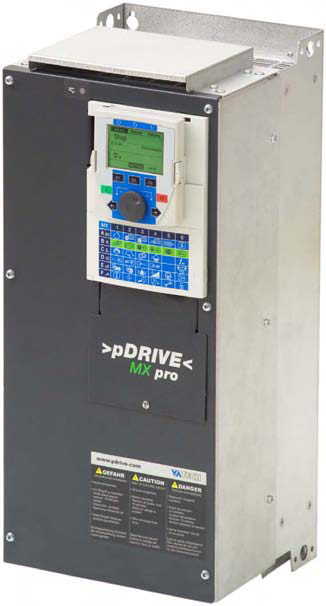

pDRIVE MX pro frekvenciaváltó


  • daruk, extrúderek, köszörűk, anyagmegmunkáló gépek, csévélők, hajlítógép hajtások, liftek/felvonók, malmok, nyomdagépek, kőtörők, dagasztógépek, kötőgépek, alagútfúrók, gépkalapácsok, nyújtóhenger hajtások, szállítószalagok és sok más alkalmazás frekvenciaváltója
  • Teljsesítmény tartomány: 0,75-800kW
  • Hálózati feszültség: 380-480V, 500-690V
  • Pozícionáló funkciók
  • Középfeszültségű motorok hajtására 6,6kV-ig
  • Lakkozott, gyantázott áramkörök
  • Master/slave vezérlés kiegyenlített terhelés-megosztáshoz csoportos hajtásoknál
  • Integrált logikai modulok különböző vezérlési feladatokhoz
  • Kiterjesztett daru funkciók

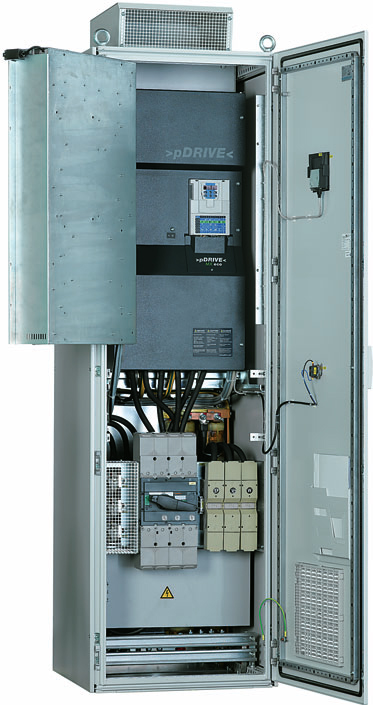

pDRIVE MX multi frekvenciaváltók


  • Az pDrive MX multi koncepció standard készreszerelt, moduláris rendszerelemekből összeépített szekrényes kivitel, melyet az egyedi üzemi igényekhez optimálisan lehet alakítani.
  • A biztonságos működtetésért, biztos paraméterezésért és gyors diagnosztikáért a mátrix kezelőegység a szekrényajtóra kerül kivezetésre, ideális magasságban. Egy áttetsző védőborítás és egy állítható kóddal ellátott zár megakadályozza az illetéktelen paraméterállítást. A következő állapotkijelzések állandóan láthatóak: "Kész" / "Üzemel" / "Hiba".
  • A Rittal TS8 szekrényrendszer további belső megerősítő tagokkal és csúsztató elemekkel a frekvenciaváltó könnyű installálásához és eltávolításához, ezen kívül más erősáramú komponensek adhatók hozzá bármely meglévő szekrényrendszerhez.
