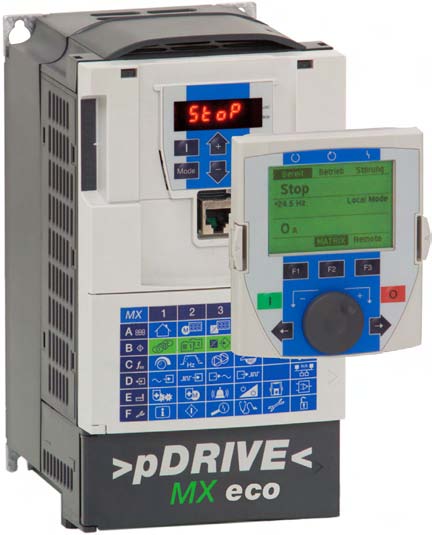

>pDRIVE< MX eco frekvenciaváltó

>pDRIVE< MX eco


MX eco frekvenciaváltó standard hajtásokhoz épületautomatizálási, ipari és lakossági alkalmazásokhoz

A felhasználhatóság kiterjed a víz- és szennyvízkezelés, öntözőberendezések és az ipar változó nyomatékú szivattyú-, és ventilátorhajtásaira, valamint konstans nyomatékú kompresszor és átemelő-szivattyú hajtásokra. A fordulatszám szabályozott hajtások piaca egyszerű és erőteljes berendezést kíván. Az MX eco frekvenciaváltó ezt tökéletesen teljesíteni tudja.

pdf
Termékkatalógus megnyitása

Az MX eco frekvenciaváltó funkciói:

  • Energiatakarékos üzemmód
  • Felfutási / Lefutási rámpák
  • 2. felhasználói paraméterkészlet
  • Külső hibák
  • Autoreset és hibaviselkedés
  • CANopen
  • 2. motoradatkészlet
  • Fék üzemmód
  • DC tartófék
  • Szinkronizálás forgó motorra
  • Fordulatszám figyelés
  • Kizárt frekvenciák
  • Impulzusszámláló
  • Funkcióblokkok
  • Referenciaértékek beállításai
  • XY grafikon
  • Standby üzemmód
  • Átkapcsolás vezérlőforrások közt
  • Riasztás üzenetek
  • Adagolás figyelés
  • Stop viselkedés
  • Alacsony feszültség felismerése
  • Hűtőventilátor vezérlés
  • Referenciaérték figyelés
  • Referenciaérték figyelés
  • Vészüzem
  • Függvény generátor
  • Modbus
  • Rövid menü
  • Prifibus
  • Kaszkádvezérlés öt szivattyúig külső elek
  • Hálózati mágneskapcsoló vezérlés
  • Motorfűtés
  • Motor túlterhelés
  • Motor alulterhelés
  • Paraméterzárolás
  • Paramétermásolás
  • Biztos leállás
Általános műszaki adatok MX eco frekvenciaváltó
Hálózati feszültség 3-fázis 380…480 V –15/+10%; 50/60 Hz ±5%
Maximális áram 120% 60 másodpercig 10 percenként, 135% 2 másodpercig
Teljesítmény tartomány 0.75...630 kW
Kivitel Beépített egység IP20 védettséggel, 90 kW-tól IP20/IP00 védettséggel Falra szerelhető egység IP41/IP21 védettséggel, 90 kW-tól IP31
PC szoftver MátriX 3 programozói szoftverrel
Működési hőmérséklet -10...+50 C° (+45 C° 110 kW-tól), +60 C°-ig teljesítmény leértékeléssel
Speciális funkciók beépített RFI filter 1. sz. “lakott környezet”-hez C2 kategória, 5,5 kW-tól 2. sz. “Ipari környezet”-hez C3 kategória
Szabványok CE, UL, cUL, GOST
Kommunikáció Levehető Mátrix kezelőegység, kibővíthető vezérlő sorkapcsok, alap beépített RS 485/Modbus, CANopen, opciós Profibus DP
MX eco típusok
Típus Méretek (szél x mag x mély) Motor teljesítmény Max foly. áram Cikkszám
MX eco 4V0,75 130 x 230 x 175 mm 0,75 kW 2,3 A ME4U07AAA
MX eco 4V1,5 130 x 230 x 175 mm 1,5 kW 4,1 A ME4U15AAA
MX eco 4V2,2 130 x 230 x 175 mm 2,2 kW 5,8 A ME4U22AAA
MX eco 4V3,0 155 x 260 x 187 mm 3,0 kW 7,8 A ME4U30AAA
MX eco 4V4,0 155 x 260 x 187 mm 4,0 kW 10,5 A ME4U40AAA
MX eco 4V5,5 175 x 295 x 187 mm 5,5 kW 14,3 A ME4U55AAA
MX eco 4V7,5 175 x 295 x 187 mm 7,5 kW 17,6 A ME4U75AAA
MX eco 4V11 210 x 295 x 213 mm 11 kW 27,7 A ME4D11AAA
MX eco 4V15 230 x 400 x 213 mm 15 kW 33 A ME4D15AAA
MX eco 4V18 230 x 400 x 213 mm 18,5 kW 41 A ME4D18AAA
MX eco 4V22 240 x 420 x 236 mm 22 kW 48 A ME4D22AAA
MX eco 4V30 240 x 550 x 266 mm 30 kW 66 A ME4D30AAA
MX eco 4V37 240 x 550 x 266 mm 37 kW 79 A ME4D37AAA
MX eco 4V45 320 x 630 x 290 mm 45 kW 94 A ME4D45AAA
MX eco 4V55 320 x 630 x 290 mm 55 kW 116 A ME4D55AAA
MX eco 4V75 320 x 630 x 290 mm 75 kW 160 A ME4D75AAA
MX eco 4V90 320 x 920 x 377 mm 90 kW 179 A ME4D90AAA
MX eco 4V110 320 x 920 x 377 mm 110 kW 215 A ME4C11AAA
MX eco 4V132 360 x 1022 x 377 mm 132 kW 259 A ME4C13AAA
MX eco 4V160 340 x 1190 x 377 mm 160 kW 314 A ME4C16AAA
MX eco 4V200 440 x 1190 x 377 mm 200 kW 387 A ME4C20AAA
MX eco 4V250 595 x 1190 x 377 mm 250 kW 481 A ME4C25AAA
MX eco 4V315 595 x 1190 x 377 mm 315 kW 616 A ME4C31AAA
MX eco 4V355 890 x 1390 x 377 mm 355 kW 671 A ME4C35AAA
MX eco 4V400 890 x 1390 x 377 mm 400 kW 759 A ME4C40AAA
MX eco 4V500 890 x 1390 x 377 mm 500 kW 941 A ME4C50AAA
MX eco 4V630 1110 x 1390 x 377 mm 630 kW 1181 A ME4C63AAA
